地基基礎和地下空間工程技術簡介 |
1.地基基礎和地下空間王程技術
1.1樁基新技術
1.1.1灌注樁后注漿技術
(1) 主要技術內容
在鋼筋籠上預埋注漿管和注漿閥，在成樁后一定時間內實施樁側和樁底后
注漿，一是加固樁底沉渣和樁側泥皮；二是對樁底和樁側一定范圍的土體
通過滲入 (粗粒土)、劈裂 (細粒土) 和壓密 (非飽和松散土) 注漿起到
加固作用，從而增強樁側阻力和樁端阻力，提高單樁承載力，減小沉降。
在優化工藝參數的條件下，可使單樁承載力提高40%—120%，粗粒土增幅
高于細粒土，軟土增幅最小，樁側樁底復式注漿高于樁底注漿；樁基沉降
減小30％左右。
(2) 技術指標
根據地層性質、樁長、承載力增幅和樁的使用功能 (抗壓、抗拔) 等因素，
灌注樁后注漿可采用樁底注漿、樁側注漿、樁側樁底復式注漿。主要技術
指標為：
漿液水灰比： 地下水位以下0.45—0.7，地下水位以上0.7～0.9
最大注漿壓力：軟土層2 MPa，軟土層4—8 MPa，風化巖10—16MPa．
注漿水泥量： Gc=αpd(樁端)+αsnd(樁側)
αp=1．5—1．8，，αs=0．5—0．7
n—樁側注漿斷面數 d一樁徑
實際工程中， 以上參數根據土的類別、土的飽和度、樁的尺寸、承載力增
幅等因素適當調整，并通過現場試注漿最終確定．
(3)適用范圍
適用于泥漿護壁鉆、挖孔灌注樁及干作業鉆、挖孔灌注樁。
(4)已應用的典型工程
該技術已在北京、天津、上海、福州、汕頭、武漢、宜春、濟南、廊坊、
西寧、西安、德州、哈爾濱等地200余項高層、超高層建筑樁基工程中應
用，經濟效益顯著，據對80項工程的初步統計，節約工程投資1．5億元
以上。對于單樁混凝土體積8—20m‘的樁，每根可節約造價0.2—0.8萬元，
具有極好的應用前景．
該技術由中國建筑科學研究院地基基礎研究所研發獲2項發明專利，2000
年建設部認定其為國家工法。
1.1.2長螺旋水下灌注成樁技術
(1) 主要技術內容
長螺旋水廠成樁技術是采用長螺旋鉆機鉆孔至設計標高，利用混凝土泵將
混凝土從鉆頭底壓出，邊壓灌混凝上邊提鉆直至成樁，然后利用專門振動
裝置將鋼筋籠一次插入樁體，形成鋼筋混凝土灌注樁。后插鋼筋籠應與壓
灌混凝土宜連續進行。與普通水下灌注樁施工工藝相比，長螺旋水下成樁
施工，由于不需要泥漿護壁，無泥皮，無沉渣，無泥漿污染，施工速度快，
造價低．
(2) 技術指標
基樁承載力： 設計要求；
樁 徑： 設計要求；
樁 長： 設計要求；
樁 垂 直 度：≤1%
混凝土強度： 滿足設計要求，不小于C20
混凝土塌落度：宜為200~220mm
提 鉆 速 度 1.2~1.5m/min
鋼 筋 籠: 設計要求，應具有一定剛度
(3) 適用范圍
適用于灌注樁水下施工
(4) 已應用典型工程
該技術為一項灌注樁施工新技術， 已在北京、天津、唐山等地10多項工
程中應用，受到建設單位、設計單位和施工單位的歡迎，經濟效益顯著，
具有極好的應用前景。
該技術由中國建筑科學研究院地基基礎研究所研發并獲發明專利。
1.2 地基處理技術
1.2.1 水泥粉煤灰碎石樁(CFG樁)復合地基成套技術
(1)主要技術內容
水泥粉煤灰碎石樁復合地基是由水泥、粉煤灰、碎石、石屑或砂加水拌合
形成的高粘結強度樁（簡稱CFG樁），通過在基礎和樁頂之間設置一定厚度
的褥墊層保護樁、土共同承擔荷載，使樁、樁間土和褥墊層一起構成復
合地基。樁端持力層宜選用承載力相對較高的土層。水泥粉煤灰碎石樁復
合地基具有承載力提高幅度大，地基變形小等特點，并且具有較大的適用范圍。
（2） 技術指標
根據工程實際情況，水泥粉煤灰碎石樁常用的施工工藝包括長螺旋鉆孔、
管內泉壓混合桐成樁、振動沉管灌注成樁和長螺旋鉆孔灌注成樁。主要技
術指標為：
地基承載力：設計要求：
樁 徑：宜取350—600mm；
樁 長；設計要求，樁端持力層應選擇承載力相對較高的土層
樁身強廈：混凝土強度滿足設計要求，通�！軨1 5；
樁間距：宜取3—5倍樁徑；
樁垂直度：≤1．5％；
褥墊層：宜用中砂、粗砂、碎石或級配砂石等，不宜選用卵石，最大粒
徑不宜大于30mm。厚度1 50—300mm，夯填度≤0．9。
實際工程中，以上參數根據地質條件、基礎類型、結構類型、地基承載力
和變形要求等條件或現場試驗確定．
（3） 適用范圍
適用于處理粘性上、粉土、砂土和已自重固結的素填土等地基。對淤泥質
土應按當?shù)亟?jīng)驗或通過現場試驗確定其適用性。就基礎形式而言，既刁用
于條形基礎、獨立基礎，又可用于箱形基礎、筏形基礎。
（4） 應用情況
該技術已在北京、天津、廊坊、石家莊、唐山、成都、南寧、深圳、德州、
長春、哈爾濱、新疆等地多層、高層建筑、工業廠房地基處理工程中廣泛
應用，經濟效益顯著，具有極好的應用前景。
1．2．2 夯實水泥土樁復合地基成套技術
（1） 主要技術內容
夯實水泥土樁是用人工或機械成孔，選用相對單一的土質材料，與水泥按
一定配比，在孔外充分拌和均勻制咸水泥土，分層向孔內回填并強力夯實，
制成均勻的水泥上樁。通過在基礎和樁頂之間設置一定厚度的褥墊層，使
樁、樁問上和褥墊層一起構成復合地基。由于夯實中形成的高密度及水泥
土本身的強度，與攪拌水泥土樁相比，夯實水泥土樁樁體有較高強度。夯
實水泥土樁復合地基具有樁身強度均勻、施工速度快、不受場地的影響、
造價低、無污染等特點。
（2） 技術指標
根據工程實際情況，夯實水泥土樁成孔司采用機械成孔(擠土、不擠上)
或人工成孔，混合料夯填可采用人工夯填和機械夯填。技術指標為：
地基承載力：設計要求；
樁 徑：宜為300—600mm；
樁 長：設計要求，人工成孔
樁 距：宜為2—4倍樁徑；
樁垂直度：≤11．5％：
樁體干密度：設計要求；
混合料配比：設計要求；
j昆合料含水申：人工夯實土料最優含水率Wop+（1~2）；
機械夯實 土料最優含水率Wop - (1~2)；
混合料壓實系數：≥o．93；
褥墊層：宜用中砂、粗砂、碎石等，最大粒徑不宜大于20mm
厚度100—300mm，夯填度≤0．9．
實際工程中，以上參數根據地質條件、基礎類型、結構類型、地基承載力
和變形要求等條件或現場試驗確定。
（3）適用范圍
適用于處理地下水位以上的粉土、素填、雜填土、粘性土等地基。處理
深度不超過10m。
（4）應用典型工程
夯實水泥土樁技術自開發應用以來，就受到建設單位、設計單位的歡迎，
目前已在華北地區廣泛應用，已處理工程數千項，取得力廣泛的經濟效益
和社會效益。
1．2．3真空預壓法加固軟基技術
（1）主要技術內容
真空頂壓法是在需要加固的軟粘土地基內設置砂井或塑料排水板，然后在
地面鋪設砂墊層，其上覆蓋不透氣的密封膜使其與大氣隔絕，通過埋設于砂
墊層中的吸水管道，用真空方式進行抽氣，將膜內空氣派出，因而在膜內
外產生一個氣壓差，這部分氣壓差即變成作用于地基上的荷載。地基隨著
等向應力的增加而固結。抽真空前，土中的有效應力等于土的自重應力，
抽真空后，土體完成固結石，真空壓力完全轉化為有效應力。
（2）技術指標
該加固方法技術指標有：密封膜內的真空度、加固土層要求達到的平均
固結度、加固區的沉降值。當采用合理的施工工藝和設備，膜內真空度一
般可維持相當于80kpa的真空壓力；加固區要求達到的平均固結度，一般
可采用80％的固結度，如工期許可，也可采用更大一些的固結度作為設計
要求達到的固結度；先計算加固前建筑物荷載作用下天然地基的沉降量，
然后計算真空預壓期間完成的沉降量，兩者之差即為預壓后建筑物使用荷
載作用下可能發生的沉降。
（3）適用范圍
該地基加固方法適用于軟粘上的地基加固，在我國廣泛存在著海相、湖相
及河相沉積的軟弱粘土層。這種土的特點是含水量大、壓縮性高、強度低、
透水性差。在建筑物荷載作用下會產生相當大的沉降和沉降差。對于該種
地基，尤其是大面積處理時，如在該地基上建造碼頭、機場等，真空預壓
法是處理軟粘土地基的有效方法之一。
（4）已應用的典型工程
黃驊港碼頭、深圳福田開發區、天津塘沽開發區、深圳保安大道等。
1．2．4強夯法處理大塊石高填方地基
（1）主要技術內容
強夯法處理大塊石高填方地基方法主要是指強夯置換法，與其他地基處理
方法相比具有費用低、施工簡單等優點，分整式置換和樁式置換二種方法。
整式置換法是用強夯的沖擊能將軟弱土擠開置換成塊石層，其機理與換填
墊層法作用相似．樁式置換法是采用巨大的夯擊能量將塊石夯穿被加固土
層并使塊石沉底形成樁體，并與周圍土體形成復合地基。由于樁體的加筋
作用，地基中應力向樁體集中，使其分擔了大部分基底傳來的荷載；同時
樁體的存在也使得土體中由于強夯引起的超靜水孔隙水壓力迅速消散，加
快土體固結，提高土體抗剪強度，從而復合地基承載力相應提高。
（2）技術指標
①夯擊能量：單擊夯擊能量按Menard公式進行估算，錘底單位面積靜壓力
不得小于100kN／m2。整式置換法單位夯擊能不宜小于1500kN·m／m2；樁式
置換法單位夯擊能不宜小于300kN·m／m2。
②夯擊次數：通過現場試驗確定，整式置換法宜控制在最后一擊夯沉量不大
于50mm；樁式置換法宜控制在最后一擊夯沉量不太于2 00mm．
③夯點間距：夯點位置可按三角形、正方形布置。
整式置換法的夯點間距S=D+(0．3—0．4)H；
樁式置換法的夯點間距S=2—3D；D為錘徑 H為加固深度
④夯沉量：每陣夯沉量不宜大于0.8倍錘高，累計夯沉量宜為1.5～2.0H。
⑤加固寬度：每邊應超出基礎外邊緣(0.5—1.0)H，且不小于3m。
（3）適用范圍
強夯置換法適用于坐落在回填土、碎石土、濕陷性黃土、粘上、粉土、淤泥質土、淤泥等多種上層的王業與民用建筑，加固深度不宜超過7m．
（4）已應用的典型工程
已應用的代表性工程有深圳國際機場停機坪、深圳西部通道工程等
1．2．5爆破擠淤法技術
（1）主要技術內容
通過爆炸沖擊作用降低淤泥結構性強度，同時利用拋石體本身的自重使爆
前處于平衡狀態的拋石體向強度降低處的淤泥內滑移，達到泥、石置換的

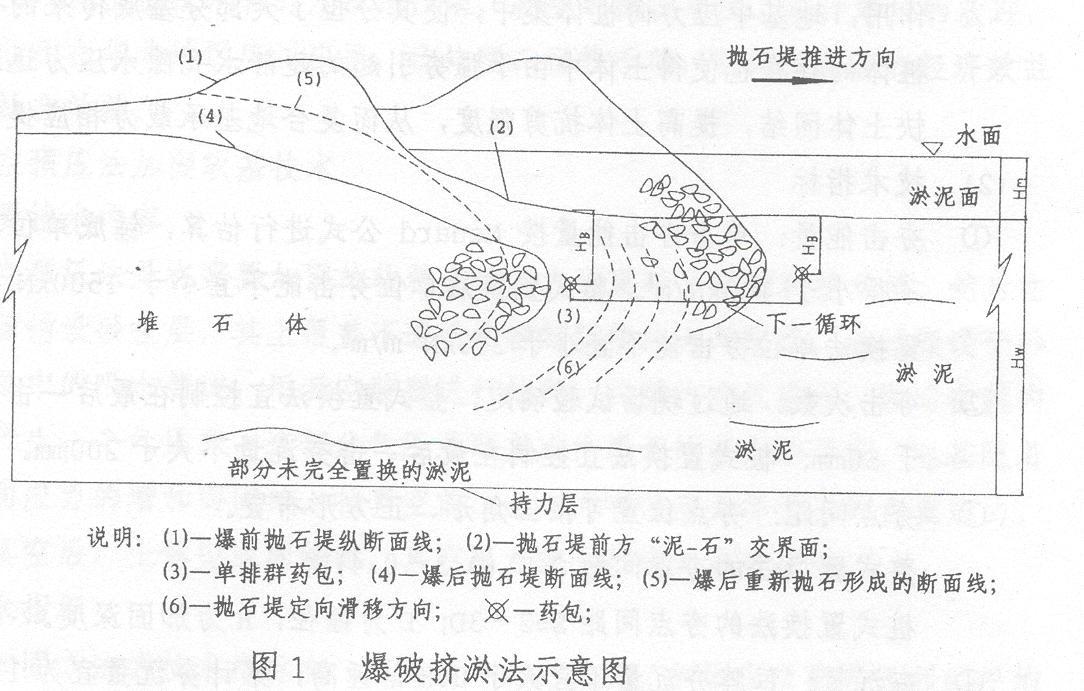

目的．首先沿堤軸線陸上拋填達到爆炸處理的設計高程與寬度(見圖1)，
形成爆前拋石堤縱斷面線(1)，然后在拋石堤前端“泥一石”交界面(2)前方
一定位置、一定深度處的淤泥層內埋置單排群藥包(3)，引爆群藥包，在淤
泥內形成爆炸空腔，拋石體隨即坍塌充填空腔形成“石舌”，同時拋石體
前方和下方一定范圍內的淤泥被爆炸弱化，強度降低，拋石體下沉滑移擠
淤。
隨后進行拋石，當淤泥內剪應力超過其抗剪強度時，拋石體沿定向滑移線
(6)朝前方定向滑移，達到新的平衡后滑移停止．繼續加高拋填，從而又出
現新的定向滑移下沉，如此反復出現多次，直到拋石堤穩定為止，此時單
循環結束。另外，當新的循環開始時，其爆炸作用對已形成的拋石體仍有
密實和擠淤作用。
（2）技術指標
爆破參數設計
1）藥量計算
Ⅰ線約重q （kg／m）
q l=q0·LH·Hmw-
Hmw=Hm+(γw/γm)Hw
式中 LH一單循環進尺量，一般為4—7m；
Hmw一計入覆蓋水深的折算淤泥深度；m
Hm一淤泥深度，m；
Hw一覆蓋水深，即淤泥面以上的水深，m
q0一爆破擠淤法單耗，即爆除單位體積淤泥所需的藥量
一般為0．6—1．0．
γw一水重度(kN／m3)；
γm一水重度(kN／m3)；
Ⅱ 單次爆炸藥量Q
Q= (0．8—1．2) B·q
式中：B一堤頭處寬度，m.
2) 藥包埋深Hb
Hb=(0．2—0．4 5)Hmw
3) 藥包間距a
一般取為2．0—3．0m。
4) 群藥包布藥寬度Lb
Lb= (0．8—1．2)B，m
堤頭、堤側爆炸處理參數的計算基本一致，一次起爆的總藥量應根據爆破
安全要求進行適當控制。
② 爆破施工
1） 爆破施工流程
施工的主要設備為水上布藥船或陸上裝藥機．爆破擠淤施工的主要流程如
Ⅰ 用汽車與推土機拋填石料達到爆炸處理的堤頂高程和擬拋填斷面寬度。
Ⅱ 在堤頭拋填體前方“泥一石”交界面一定距離處，利用裝藥機械按設計位
置將群藥包埋于淤泥中。
Ⅲ 引爆炸藥，堤頭拋石體向前方滑移跨落，形成“爆炸石舌”。
Ⅳ 馬上進行下循環拋填，此時由于淤泥被強烈擾動后。強度大大降低，可出
現多次“拋填—定向滑穆下沉”循環。當拋填達到設計斷面時，進行下循
環裝藥放炮。以后的過程就是“拋填一裝藥一引爆”的重復循環，一次循
環進尺為5—7m，依淤泥性質和現場試驗而定。
V 在拋石堤進尺達到50m以上時，進行兩側埋藥爆炸處理．經兩側爆炸處理
后，堤寬達到設計寬度，兩側拋石堤落底寬度增加，達到設計斷面，并基
本落底于下臥持力層上，日趨穩定。
2) 質量檢查
在施I期和竣工期均應進行檢查�？蛇x用以下檢查方法：
I 體積平衡法一般在施工期采用，適用于具備拋填計算條件，拋填石料流失
量較小的I程。根據實測方量及斷面測量資料推算置換范圍及深度。
Ⅱ 鉆孔探測法適用于一般性工程．在拋石堤橫斷面上布置鉆孔，斷面間距宜
取100-500m，不少于3個斷面；每斷面布置鉆孔l—3個，全斷面布置3個
鉆孔的斷面數不少于總斷面的一半。鉆孔應揭示拋填體厚度、混合層厚度，
并深入下臥層不少于2m.
Ⅲ 物探法適用于一般性工程，應與鉆孔探測法配合使用。
③ 爆破安全
1) 爆破震動
《爆破安全規程》（GB6722-2003）6.2.2條規定了爆破震動安全允許標準。
在重要建（構）筑物附近進行爆破時，必需進行爆破震動監測.根據《爆
破安全規程》（GB6722-2003）規定,爆破震動速度可以按照下式進行預測。
 .式中：V一爆破震動速度，cm／s；
K、α一與爆破地形、地質條件有關的系數和衰減指數；
R一爆源距測點間距離，m。
通過對測試數據進行分析，回歸出符合當?shù)氐匦蔚刭|(zhì)條件的震動速度公式
進行預測。缺乏實測數據時，可按表1進行K、α值的選取。
表1 K、α值
2） 水中沖擊波安全距離
爆破時水中沖擊波安全距離可參照《爆破安全規程》（GB6722-2003）6.3.6
之規定進行。
(3) 適用范圍
目前國內采用爆破擠淤法置換淤泥軟基的厚度—般在4～20m，對于淤泥厚
度小于4m時，可與拋石擠淤、強夯擠淤比較，大于20m時，須進行論證。
⑷已有的典型工程
該技術在海軍16642工程防波堤、連云港西大堤、浙訌嵊泗中心漁港防波
堤、大連港東區圍堤、珠海電廠陸域圍堤、浙江玉環坎門漁港防波堤、深
圳濱海大道、廣東汕頭華能電廠以及深港西部通道等上百項工程中被成功
采用。該技術具有工期短，造價少及工后沉降量小等特點，技術經濟效益
極其顯著，具有極好的應用前景。
1.2.6土工合成材料應用技術
(1)主要技術內容
土工合成材料是一種新型的巖土工程材料
土工合成材料和復合型土工合成材料等種
土工合成材料具有過濾、排水、隔離、加筋、防滲和防護等六大功能及作
用。在我國不僅已經廣泛應用于建筑工程的各種領域，而且己成功地研究、
開發了成套的應用技術。
①土工織物濾層應用技術：
②土工合成材料加筋墊層應用技術；
③土工合成材料加筋擋土墻、陡坡及碼頭岸壁應用技術
④土工織物軟體排應用技術；
⑤土工織物充填袋應用技術；
⑥模袋混凝土應用技術；
⑦塑料排水板應用技術；
⑧土工膜防滲墻和防滲鋪蓋應用技術：
⑨軟式透水管和土工合成材料排水盲溝應用技術：
⑩土工織物治理路基和路面病害應用技術：
11土工合成材料三維網墊邊坡防護應用技術等。
(2)技術指標
目前我國的土工合成材料產品的品種、規格已趨齊全，產量具有相當規模，
其主要技術性能指標和產品質量已達到國際水平，可以滿足各類工程對其
力學性能、水力學性能、耐久性能和施工性能的需要，。
土工合成材料應用在各類工程不僅能很好地解決傳統材料和傳統工藝難
于解決的技術問題，而且均取得了顯著的經濟效益，工程造價可降低1 5％
以上。
(3)適用范圍
土工合成材料應用技術的適用范圍十分廣泛�？稍谒猩婕皫r土領域的各
種建筑工程中應用。
(4)已應用的典型工程
我國各地的水利、水運、鐵路、公路、機場、市政、環保、工業與民用建
筑等行業均大量地使用了土工合成材料。據粗略統計，應用土工織物濾層
應用技術的工程超過近1 0000個：應用加筋墊層技術的超過1000個，使
用加筋技術修建的高大擋土墻和碼頭岸壁超過100個，僅重慶市的加筋岸
壁的長度已超過20km；土工織物軟體排已應用于所有的航道整治工程；麻
袋混凝土技術不僅在蘇南運河已有30年的應用歷程，近幾年也在海灣工
程中得到大規模的使用：長江堤防工程和許多堆石壩已大量土工膜防滲
墻；高速公路廣泛采用土工織物綜合治理路基和路面病害，均取得了顯著
的技術經濟效益。
長江口深水航道治理工程：該工程于1998年開工．其主要整治建筑物有
南、北導堤兩座總長97.28 Km、丁壩24座總長19.09 Km，分水口魚嘴淺
堤3.8Km．該工程大規模地使用了軟體排護底、充填袋筑堤、塑料排水板
處理軟土地基和模袋混凝土壓頂技術。共使用各類土工織物3285萬m2、
加筋帶3826萬m、塑料排水板670萬m．很好的控制了河勢穩定、保障了
堤身結構在施工期和使用期的穩定安全。該工程的二期工程已于2004年
竣工，確保了二期工程航道整治目標水深的實現。
青藏鐵路工程：在新建的1118Km線路中，積極慎重大量地應用了土工合
成材料，解決了高寒地區筑路的特殊技術問題。 如在高含冰量較高路基
堤中采用土工擱柵，加強了路基的強度，解決不均勻沉降，避免縱向裂縫；
在高含冰量凍土段的路暫及深季節凍上段使用防滲復合土工膜，防止了地
表水滲入地基，影響凍土的溫度場及水分含量避免造成融化下沉和凍漲問
題的產生；采用平面及三維土工網墊，試驗人工植草，解決邊坡防護；使
用土工格室進行軟土地基處理和邊坡柔性防護等，均取得了良好的效果。
1.3深基坑支護及邊坡防護技術
1.3.1復合土釘墻支護技術
(1)主要技術內容
復合土釘墻是20世紀90年代研究開發成功的一項深基坑支護新技術。它
是由普通土釘墻與一種或若干種單項輕型支護技術(如預應力錨桿、豎向
鋼管、微型樁等)或截水技術(深層攪拌樁、旋噴樁等)有機組合成的支護
截水體系，分為加強型土釘墻，截水型土釘墻，截水加強型土釘墻三大類。
復合上釘墻具有支護能力強，適用范圍廣，可作超前支護，并兼?zhèn)渲ёo(hù)、
截水等性能，是一項技術先進，施工簡便，經濟合理，綜合性能突出的深
基坑支護新技術．
(2)技術指標
復合土釘墻目前尚無技術標準，其主要組成要素普通上釘墻、預應力錨桿、
深層攪拌樁、旋噴樁等應符合國家行業標準《建筑基坑支護技術規程》
JGJl20-99等技術標準的要求。另外，微型樁一般樁徑Φ250—Φ300，間
距0.5—2.0m，骨架可采用鋼筋籠或型鋼，端頭伸入坑底以下；2.0—4.0m。
豎向鋼管一般Φ48—Φ60，壁厚3—5mm。復合土釘墻在水位以下和軟土中，
采用Φ48、厚3.5mm鋼花管土釘，直接用機械打入土中，并從管中高壓注
漿壓入土體。
(3)適用范圍
復合土釘墻可用于回填土、淤泥質土、粘性土、砂土、粉土等常見土層；
可在不降水條件下采用，解決了在城市建設中國環境限制不宜人工降水的
難題；在無環境限制時，可垂直開挖與支護，易于在場地狹小的條件下方
便施工；在工程規模上，深度20m以內的深基坑均可根據具體條件，靈活、
合理地推廣使用。
(4)已應用的典型工程
復合土釘墻由于技術上和經濟上的綜合優勢， 目前在北京、上海、深圳。
廣州、浙江、南京、武漢等地得到了廣泛的應用，僅深圳、上海每年應用
復合土釘墻支護的基坑工程都在150—200個，典型的工程如深圳電視中
心(深9.3—12.85m)；深圳長城盛世家園一期(深11．65m)，深圳長城盛世
家園二期(14.2—21.7m)；深圳鳳凰大廈(深14.0m)；深圳假日廣場(深
14.0—20.0m)；上海西門廣場等一批深5.0—7.0m，并有深層軟土的基坑；
廣州地鐵新港站(深9—14.1in)等。
1.3.2預應力錨桿施工技術
(1)主要技術內容
將拉力傳遞到穩定的巖層或上體的錨固體系。錨桿的一端與巖土體或結構
物相連，另一端錨固在巖土體層內，并對其施加預應力，以承受巖土壓力、
水壓力、抗浮、抗傾覆等所產生的結構拉力，用以維護巖土體或結構物的
穩定。它通常包括桿體(由鋼絞線、鋼筋、特殊鋼管等筋材組成)、灌漿
體、錨具、套管和可能使用的聯接器。預應力錨桿施工包括：鉆孔、預應
力鋼筋制作安放、灌漿、外錨頭制作及張拉與鎖定。
(2)技術指標
預應力錨桿施工技術指標應符合標準《錨桿噴射混凝上支護技術規范》
GB5 0086-2001、《建筑基坑支護技術規程》JGJ122-99、《巖土錨桿設計與
施工規范》(送審稿—2004)等的規定。通常錨桿鉆孔直徑為130—160mm，
荷載設計值為200~300KN
(3)適用范圍
預應力錨桿廣泛的應用于各類巖土體加固工程，如隧道與地下洞室的加
固、巖土邊坡加固、深基坑支護、混凝土壩體加固、結構抗浮、抗傾覆，
各種結構物穩定與錨固等。
(4)已應用典型工程
預應力錨桿在國內的土建王程中，例如高層建筑深基礎工程、水電工程、
鐵道工程、交通工程、礦山工程、軍工工程等基礎設施工程中逐漸得到廣
泛應用．比較典型的工程有北京京城大廈深基坑支護工程、三峽永久船閘
高邊坡預應力錨桿加固工程、首都機場擴建工程地下車庫抗浮工程、小浪
底水利樞紐地下廠房支護工程、京福高速公路邊坡加固及滑坡整治工程。
1.3.3組合內支撐技術
(1)主要技術內容
組合內支撐技術是建筑基坑支護的一項新技術， 它是在混凝土內支撐技
術的基礎上發展起來的一種內支撐結構體系， 主要利用組合式鋼結構構
件截面靈活可變、加工方便等優點， 其具有以下特點：
適用性廣，可在各種地質情況和復雜周邊環境下使用；
施工速度快；支撐形式多樣；
計算理論成熟；
可拆卸重復利用，節省投資。
(2)技術指標
(3)適用范圍
適用于周圍建筑物密集，相鄰建筑物基礎埋深較大，周圍土質情況復雜
施工場地狹小，軟土場地等深大基坑：
(4)已應用典型工程
北京國貿中心、廣東工商行業務大樓、廣東荔灣廣場、廣東金匯大廈，
1.3.4型鋼水泥土復合攪拌樁支護結構技術
(1)主要技術內容
型鋼水泥土復合攪拌樁支護結構同時具有抵抗側向土水壓力和阻止地下
水滲漏的功能，主要用于深基坑支護。其制作工藝是：通過特制的多軸深
層攪拌機自上而下將施工場地原位土體切碎，同時從攪拌頭處將水泥漿等
固化劑注入土體并與土體攪拌均勻，通過連續的重疊搭接施工，形成水泥
土地下連續墻；在水泥土硬凝之前，將型鋼插入墻中，形成型鋼與水泥土
的復合墻體。實際工程應用中主要有兩種結構形式：I型是在水泥土墻中
插入斷面較大H型，主要利用型鋼承受水土側壓力，水泥土墻僅作為止水
帷幕，基本不考慮水泥土的承載作用和與型鋼的共同工作，型銅一般需要
涂抹隔離劑，待基坑工程結束之后將H型鋼拔除，以節省鋼材。II型是在
水泥土墻內外兩側應力較大的區域插入斷面較小的工字鋼等型鋼，利用水
泥土與型鋼的共同工作，共同承受水土壓力并具有止水惟幕的功能。該技
術具有以下技術特點：施工時對鄰近土體擾動較少，故不致于對周圍建筑
物、市政設施造成危害；可做到墻體全長無接縫施工、墻體水泥土滲透系
數k可達10-7cm/s，因而具有可靠的止水性；成墻厚度可低至550mm，故
圍護結構占地和施工占地大大減少；廢土外運量少，施工時無振動、無噪
聲、無泥漿污染；工程造價較常用的鉆孔灌注排樁的方法約節省20％—30％。
(2)技術指標
水泥土地下連續墻按《地基處理技術規程》J220-2002相關要求施工。水
泥土強度宜大于1MPa，水泥土滲透系數k宜太于10-6mm/s。水泥土墻厚宜
大于5 5 0mm，且應符合當?shù)貙λ嗤林顾∧缓穸鹊囊蠛褪┕ぜ夹g(shù)的要
求。型鋼的斷面、長度和在水泥土墻中的位置應由設計計算確定。型鋼材
質須滿足國家相關規范的要求。
(3)適用范圍
該技術可在粘性土、粉土、砂礫土使用， 目前在國內主要在軟上地區有成
功應用。該技術目前可在開挖深度15m下的基坑圍護工程中應用。
(4)已應用的典型工程
型鋼水泥土復合攪拌樁支護結構在許多基坑支護工程中得到了成功應用，
例如：上海靜安寺下沉式廣場、上海國際會議中心、和田路下立交引道、
丁香花園大廈、地鐵陸家嘴車站出入口、地鐵2號線龍東路延伸段、上海
梅山大廈，上海怡灃豐基地等工程的基坑圍護。
1.3.5凍結排樁法進行特大型深基坑施工技術
(1)主要技術內容
基礎凍結排樁法的基本思路是：以含水地層凍結形成的凍結惟幕墻為基坑
的封水結構，以排樁及內支撐系統為抵抗水土壓力的受力結構，充分發揮
各自的優勢特點。在施工深、大基坑時，采用排樁作為結構支撐體系工藝
成熟，凍結帷幕具有良好的封水性能，兩種技術的結合不僅解決了基礎維
護結構的嵌巖問題而且解決了封水問題，施王可操作性強。兩種技術的結
合既是優勢互補，又是一種大膽的技術創新。
為了保護凍結墻體，增加封水深度減少基底涌水量和揚壓力，通過凍結孔
外側設置的多個注漿孔在一定標高范圍內形成注漿帷幕。同時考慮到凍結
過程中凍土體積膨脹會產生一定的凍脹力，為降低凍脹力對排樁結構的影
響，在凍結孔外側距其中心一定位置處插花布設多個卸壓孔，
施工中需要注意的問題：
①在凍結過程中土的體積膨脹將對排樁產生較大的水平凍脹壓力．
②排樁靠基坑內側在基坑開挖過程中與空氣接觸后，溫度將急劇上升；而另
外一側與凍土墻體接觸溫度非常低，排樁因兩側巨大溫差將產生的溫度應
力
③凍土墻體達到設計厚度后，如何對其進行有效控制從而避免產生更大的凍
脹力．
④巖土力學基本理論的不成熟，設計計算所采用的數學力學模型巖土體的實
際應力—應變狀態常存在著較大的差距，必須加強工程監測，通過信息化
施工及時發現問題，保證工程安全．
(2)技術指標
根據深大基坑施工的技術難點和特點凍結排樁法施工，各分項工程的主要
技術指標如下：
①排樁垂直度：1／200；
②排樁充盈系數：5％；
③排樁平面位置偏差： ±2cm；
④凍結管垂直度：表土0.3％；巖層0.5％；
⑤鹽水溫度：積極凍結期-25～28℃；維護凍結期-22～25℃
⑥設計冷凝溫度：30℃；
⑦凍結壁平均溫度：-7℃；
(3)適用范圍
凍結止水適應于各種不良地質情況，并且基坑越深，其經濟上、工期上的
優勢也就越大，特別是地下水豐富的軟土地層就更具有優越性。適用于
2 5-50米的大型和特大型基坑（矩形、圓形和其他幾何形狀）的施工。
(4)已應用的典型工程
在潤楊長江公路大橋南漢懸索橋南錨碇基礎等項目的施工中得以應用，并
取得成功經驗，為今后特大型深基坑基礎工程開創了新的技術手段。
該項目由中國路橋集團第二公路工程局開發，是中國路橋集團重點資助的
科技開發項目．
1.3.6高邊坡防護技術
(1)主要技術內容
經過采用極限平衡法、數值分析方法對邊坡穩定性進行分析計算，得出保
證高邊坡穩定所需要的錨固力。通過在坡體內施工預應力錨索、打入一定
數量的系統錨桿（土釘）或注漿加固對邊坡進行處治。系統預應力錨索為
主動受力，單根錨索設計錨固力可高達3000KN，是高邊坡深層加固防護的
主要措施。系統錨桿(土釘)對邊坡防護的機理相當于螺栓的作用，是一
種對邊坡進行中淺層加固的手段．根據滑動面的埋深確定邊坡不穩定塊體
大小及所需錨固力，一般多用預應力錨(索)桿有針對性的進行加固防護。
為防治邊坡表面風化、沖蝕或弱化，主要采取植物防護、砌體封閉防護、
噴射(網噴)混凝上等作為坡面防護措施。
(2)技術指標
根據邊坡高度、巖體性狀、構造及地下水的分布，判斷潛在滑移面的位置。
選擇適宜的計算方法確定所需的錨固力并給出整體安全系數．采用加固防
護措施提高邊坡的穩定性．主要技術指標為：
錨索錨固力：500—3000KN
錨桿錨固力：100—500KN
噴射混凝土：強度不低于C20
錨(索)桿固定方式：可采用機械固定、灌漿（膠結材料）固定、擴張基
底固定方式，根據粘結強度確定錨固力設計值。
在實際工程中，要結合邊坡坡度、高度、水文地質條件、邊坡危害程度合
理選擇防護措施，提高地層軟弱結構面、潛在滑移面的抗剪強度，改善地
層的其它力學性能，并加固危巖，將結構物一地層形成共同工作的體系，
提高邊坡穩定性．
(3)適用范圍
高度大于30m的巖質高陡邊坡、高度大于15m的土質邊坡、水電站側岸高
邊坡、船閘、特大橋橋墩下巖石陡壁、隧道進出口仰坡等。
(4)已應用的典型工程
高邊坡加固防護技術在交通、鐵道、水電、礦山等行業應用規模不斷擴大，
展示了廣闊的發展前景．在三峽永久船閘高邊坡、李家峽水電站側岸邊坡、
小浪底水利樞紐高邊坡、小灣水電站高邊坡、宜昌下澇溪特大橋橋墩下巖
石陡壁錨固、大連港礦石碼頭高邊坡、京福國道、京珠高速等項目中應用
高邊坡加固防護技術，取得了良好的工程效果。
1.4地下空間施工技術
1.4.1暗挖法
(1)主要技術內容
暗挖法即新奧法，它是在傳統礦山法修建隧道方法的基礎—上發展起來的
新輿法創立之前，采用傳統礦山法修建隧道．傳統礦山法認為，開挖隧道
必然要引起圍巖坍塌掉落，開挖的斷面越大，坍塌的范圍也越大。因此，
傳統的隧道結構設計方法將圍巖看成是必然要松弛塌落而成為作用于支
護結構上的荷載。傳統礦山法將隧道斷面分成為若干小塊進行開挖，隨挖
隨用鋼材或木材支撐，然后，從上到下，或從下到上砌筑剛性襯砌。這是
與當時的機械設備、建筑材料和技術水平相一致的。
隨著錨噴技術的出現和巖石力學理論的進展，人們對開挖隧道過程中所出
現的圍巖變形，松弛、崩塌等現象有了更深入的認識．1963年，由奧地利
學者L．臘布茲維奇教授命名的“新奧地利隧道施工法(New Austria
Tunnelllng Method)”，簡稱“新奧法(NATM)”式出臺．它是以控制爆
破或機械開挖為主要掘進手段，以錨桿、噴射混凝土為主要支護方法，將
理論指導、監控量測和工程經驗相結合的一種施工方法．其主要技術內容
包括：①新奧法的原理及技術要點；②新奧法的分類及施工工藝；③光
面爆破、控制爆破及機械開挖技術；④錨噴支護技術；⑤監控量測及信
息反饋技術。
(2)技術指標
新奧法的技術指標應符合《鐵路隧道設計規范》TBl0003-2001、《鐵路遂
道新奧法指南》(中國鐵道出版社，1988)和《公路隧道設計規范》JTJ026-90
的規定．
(3)適用范圍
可應用于鐵路隧道、公路隧道、地下鐵道及其它地下工程的設計和施工。
(4)已應用的典型工程
從20世紀80年代初開始，我國隧道工程的設計與施工全面推廣和實施新
奧法，著名的隧道工程有大瑤山隧道、華鎣山隧道、五指山隧道、米花嶺
隧道、秦嶺隧道、圓梁山隧道等。
1.4.2逆作法
(1)主要技術內容
逆作法是建筑基坑支護的一種施工技術，它通過合理利用建(構)筑物地
下結構自身的抗力，達到支護基坑的目的。傳統意義上的逆作法是將地下
結構的外墻作為基坑支護的擋墻(地下連續墻)、將結構的粱板作為擋墻
的水平支撐、將結構的框架柱作為擋墻支撐立柱的自上而下作業的基坑支
護施工方法。根據基坑支撐方式，逆作法可分為全逆作法、半逆作法和部
分逆作法三種。逆作法設計施工的關鍵是節點問題， 即墻與梁板的聯接，
柱與梁板的聯接，它關系到結構體系能否協調工作，建筑功能能否實現
與其它施工技術相比，逆作法具有以下技術特點：1．適用性廣，可在各種
地質條件和周圍環境下作業；2．基坑變形小，對周圍環境和建筑物影響��；
3．施工效率高，工程施工總工期短；4．結構設計合理；5．施工工序簡化，
經濟效益明顯。
(2)技術指標
逆作法的設計施工應符合國家標準《建筑地基基礎設計規范))GB5007—2001
和國家行業標準《建筑基坑王程技術規范》yB92 58-97的相關規定。
(3)適用范圍
適用于建筑群密集，相鄰建筑物較近，地下水位較高，地下室埋深大和施
工場地狹小的高(多)層地上、地下建筑工程，如地鐵站、地下車庫、地
下廠房、地下貯庫．地下變電站等。
(4)已應用的典型工程
我國已有近百項逆作法建筑基坑支護的工程實例， 比較典型的工程有：北
京百貨大樓新樓、上海恒積大廈、廣州國際銀行中心、北京地鐵天安’1東
站等．
1.4.3盾構法
(1)主要技術內容
盾構法是在地表以下土層或松軟巖層中暗挖隧道的一種施工方法。自1818
年法國工程師布魯諾爾(Brunel)發明盾構法以來，經過1 00多年的應用
與發展，已使盾構法能適用于任何水文地質條件下的施工，無論是松軟的、
堅硬的、有地下水的、無地下水的暗挖隧道工程都可用盾構法。盾構法施
工之所以廣泛采用，除了城市地下工程發展的客觀需要外，還由于該法本
身具有以下突出的優越性。1．施工安全：在盾構設備掩護下，于不穩定上
層中，可安全進行上層開挖與支護工作。2．暗挖方式：施工時與地面工程
及交通互不影響，尤其是在城區建筑物密集和交通繁忙地段，該法更有優
越性。3．震動和噪音�。� 可嚴格控制地表沉陷，對施工區域環境影響小，
對施工地區附近的居民幾于沒有干擾．盾構法施工作業的主要技術內容包
括：①盾構分類及選型；②盾構技術參數設計；⑧盾構施工技術；④盾
構施工的地表沉陷及地層移動控制技術。
(2)技術指標
盾構法的技術指標應符合《隧道標準規范及解說》
(3)適用范圍
適用于各類上層或松軟巖層中隧道的施工
(4)已應用的典型工程
近年來，我國城市地鐵隧道、污水隧道及管線隧道的修建越來越廣范地采
用盾構法．廣州、深圳、南京和北京地鐵隧道的修建均采用了盾構法。典
型的盾構隧道工程：上海地鐵盾構隧道、深圳地鐵盾構隧道、廣州地鐵盾
構隧道、南京地鐵盾構隧道、北京地鐵五號線盾構隧道、北京清河污水盾
構隧道等。
1.4.4非開挖埋管技術
(1)主要技術內容
非開挖埋管技術即人們通常所說的頂管法施工技術．頂管法是直接在松軟
土層或富水松軟地層中敷設中、小型管道的一種施工方法。它無須挖槽，
可避免為疏干和固結土體而采用降低水位等輔助措施，從而大大加快施工
進度。在特殊地層和地表環境下施工，具有很多優點。頂管法已有百年歷
史。短距離、小管徑類地下管線工程施工，廣泛采用頂管法。近幾十年，
中繼接力頂進技術的出現使頂管法已發展成為可長距離頂進的施工方法
頂管法的主要技術內容包括：①頂管法的基本構成，包括頂進設備、頂
管機頭、中繼環、工程管及吸泥設備：②頂管法頂力計算；②頂管法綜
合施工技術，包括頂管工作坑的開挖、穿墻管及穿墻技術、頂進與糾偏技
術、陀螺儀激光導向技術、局部氣壓與沖泥技術及觸變泥漿減阻技術。
(2)技術指標
頂管法的技術指標應符合國家行業標準《頂管施工規范》的規定．
(3)適用范圍
適用于直接在松軟土層或富水松軟地層中敷設中、小型管道。
(4)已應用的典型工程
近幾十年，中繼接力頂進技術的出現使頂管法已發展成為可長距離頂進的
施工方法，使頂管技術在長距離穿越江河、湖泊及地面交通工程等的地下
管道的敷設工程中逐漸得到普遍應用。比較典型的工程有：浙江鎮海穿越
甬江的頂管工程、上海穿越黃浦江的頂管工程、西氣東輸穿越黃河頂管工
程等．
|
